FIABLE ET PRECIS

Fiable et précis : Accouplements de sécurité à déconnexion de la gamme ARPEX

• Limiteur de couple à déclenchement (système à ressorts Belleville)
• Quatorze tailles de 13 Nm à 65.000 Nm de couple de déclenchement en deux variantes d'exécution
• Haute précision de répétition
• Plage de température : - 30 °C à + 80 °C
• Transmission du couple sans jeu

Les accouplements de sécurité ARPEX sont utilisés partout où une protection fiable contre les surcharges est nécessaire pour les machines modernes de haute qualité et donc de plus en plus coûteuses.

L'utilisation d'accouplements de sécurité ARPEX permet d'éviter de longs temps d'arrêt et des réparations dues à des dommages de surcharge dans les installations de machines, ce qui permet de maintenir la rentabilité de l'installation.

L'accouplement de sécurité interrompt le flux de force dans l'installation de machines en très peu de temps, protégeant ainsi l'homme et la machine de tout dommage.

Mode de fonctionnement :

Les accouplements de sécurité ARPEX fonctionnent avec des anneaux de commutation qui sont pourvus de dentures planes à engagement positif sur toute la surface. En fonctionnement normal, celles-ci sont maintenues en prise par la force élastique des rondelles-ressorts.

En cas de surcharge, les anneaux de commutation se tordent l'un par rapport à l'autre, ce qui écarte la denture plane. À un point défini du chevauchement des dents, les rondelles ressorts passent en position négative. La denture n'est plus en prise, les anneaux de commutation fonctionnent sans contact et le flux de force est interrompu.

Deux types d'accouplement sont disponibles :

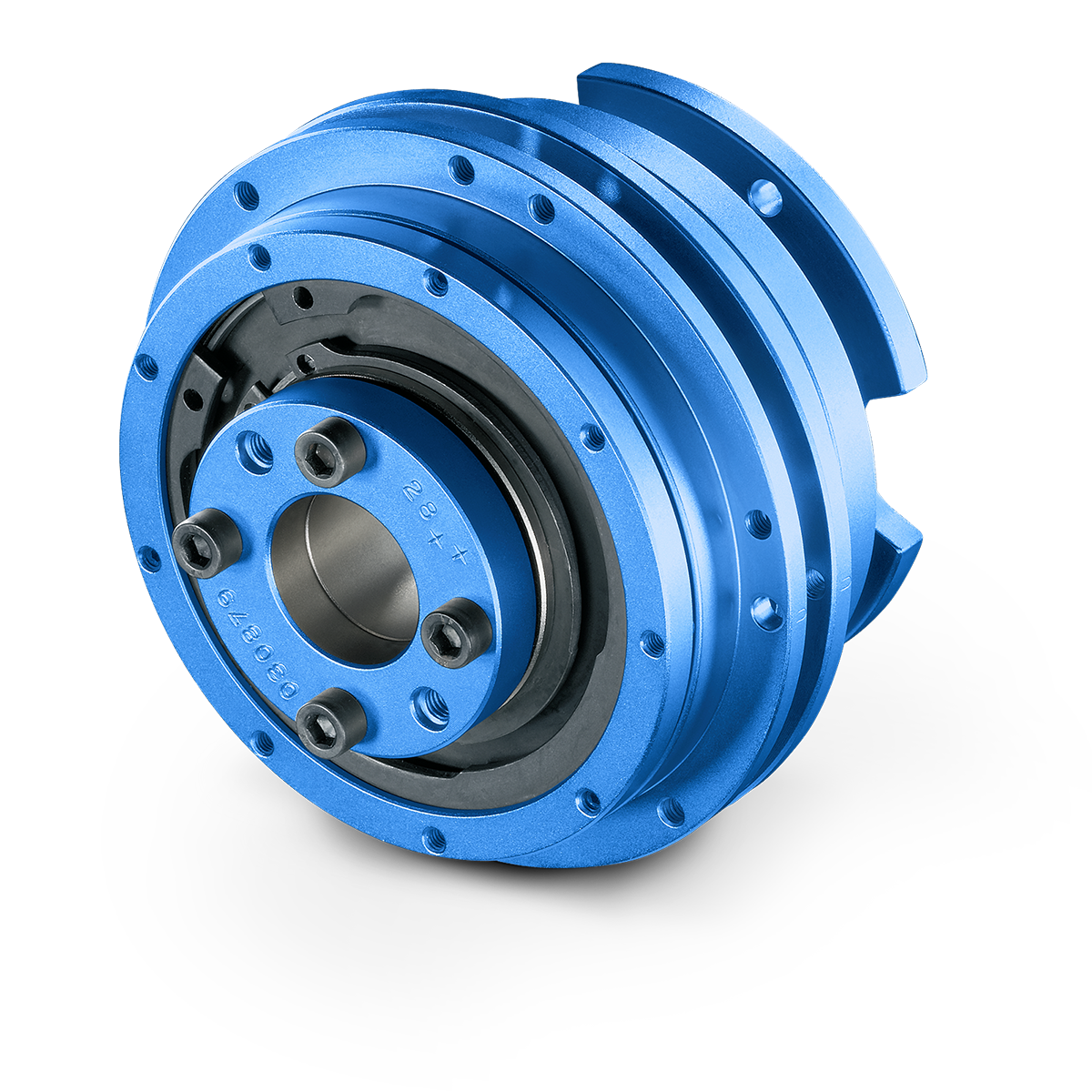

• Modèle standard ARPEX AKR
  Convient à la combinaison avec des éléments standard des programmes ARPEX et N-EUPEX.
• Modèle à emboîter ARPEX AKA
  Convient pour la combinaison avec différents éléments d'entraînement comme par exemple des poulies et des roues dentées.

Les accouplements de sécurité ARPEX sont disponibles en quatorze tailles pour des couples de 13 Nm à 65.000 Nm (couples de déclenchement plus élevés sur demande).

Vos avantages en un coup d'œil

• Déconnexion univoque
  Que le couple augmente lentement ou rapidement, l'accouplement de sécurité ARPEX sépare les groupes couplés lorsque le couple de déconnexion est atteint.
• Séparation complète
  Après le processus de déconnexion, les deux moitiés de l'accouplement sont sans contact, ce qui permet à la machine de travail de s'arrêter sans usure, contrairement aux autres systèmes d'accouplement de surcharge.
• Courbe caractéristique dégressive
  Le couple de l'installation diminue immédiatement lors du déclenchement du processus de commutation en raison de la courbe caractéristique dégressive des ressorts Belleville.
• Opération de commutation
  Aucune force n'est transmise aux machines connectées par le processus de commutation. Les forces restent dans le système de l'accouplement de sécurité.
• Haute précision de répétition
  Le couple de déconnexion préréglé de l'accouplement de sécurité est atteint avec une grande précision, même après de fréquentes opérations de commutation. La précision de répétition est de +/- 10 pour cent.
• Commutation à point fixe
  Grâce à la géométrie de la denture plane et aux marquages des points fixes, l'embrayage est toujours enclenché dans la même position.
• Transmission du couple sans jeu
  Grâce à une denture plane couvrant toute la surface, le couple est transmis par complémentarité de forme et sans jeu.

Produites en Allemagne, utilisées dans le monde entier

• Pétrole et gaz: pompes, ventilateurs, compresseurs, condenseurs à air
• Caoutchouc et matières plastiques: extrudeuses à une ou deux vis
• Production d'énergie: condenseurs à air, générateurs, tours de refroidissement
• Chimie et pharmacie: sécheurs, cuves d'affinage, pompes et compresseurs, mélangeurs, tours de refroidissement, agitateurs, réacteurs
• Pâte et papier: broyeurs à bois, vieux papiers, section humide, section sèche, lisseurs et cylindres, installations d'épuration des eaux usées
• Eau et eaux usées: aérateurs, pompes à vis d'eau
• Aliments et boissons: cuves d'affinage, réacteurs, agitateurs, mélangeurs

Le saviez-vous ?

Le couple de déconnexion est réglé en usine selon les spécifications du client. Le mouvement axial de la bague de commutation peut être utilisé pour commander un interrupteur de fin de course qui arrête immédiatement l'entraînement lorsque l'embrayage se désengage.

​​​​​​
