BIPEX-S Klauenkupplung

Bitte tragen Sie hier Ihre vollständige MLFB-Nummer ein
(z.B. 2LC0170-4AB11-0AA0)

Kataloge
Technische Dokumentation

Spielfreie Anwendungen spielend leicht gelöst

  • Schwingungsdämpfende und elektrisch isolierende Klauenkupplung
  • Nenndrehmomentbereich von TKN = 0,5 Nm bis  655 Nm bei zehn Baugrößen
  • Temperaturbereich: von –50°C bis +120 °C

Im Bereich der spielfreien Kupplungen bieten wir Ihnen mit den zwei Baureihen BIPEX-S® und SIPEX® zahlreiche Bauarten und -größen für einen problemlosen Einbau. Die steckbare, schwingungsdämpfende und elektrisch isolierende Elastomerkupplung BIPEX-S ist weitestgehend wartungs- und verschleißfrei und hat ein äußerst geringes Massenträgheitsmoment. Sie erfordert nur wenig Bauraum, wird den unterschiedlichen Einbauanforderungen mit verschiedenen Nabenausführungen gerecht und erlaubt eine sehr leichte Montage.

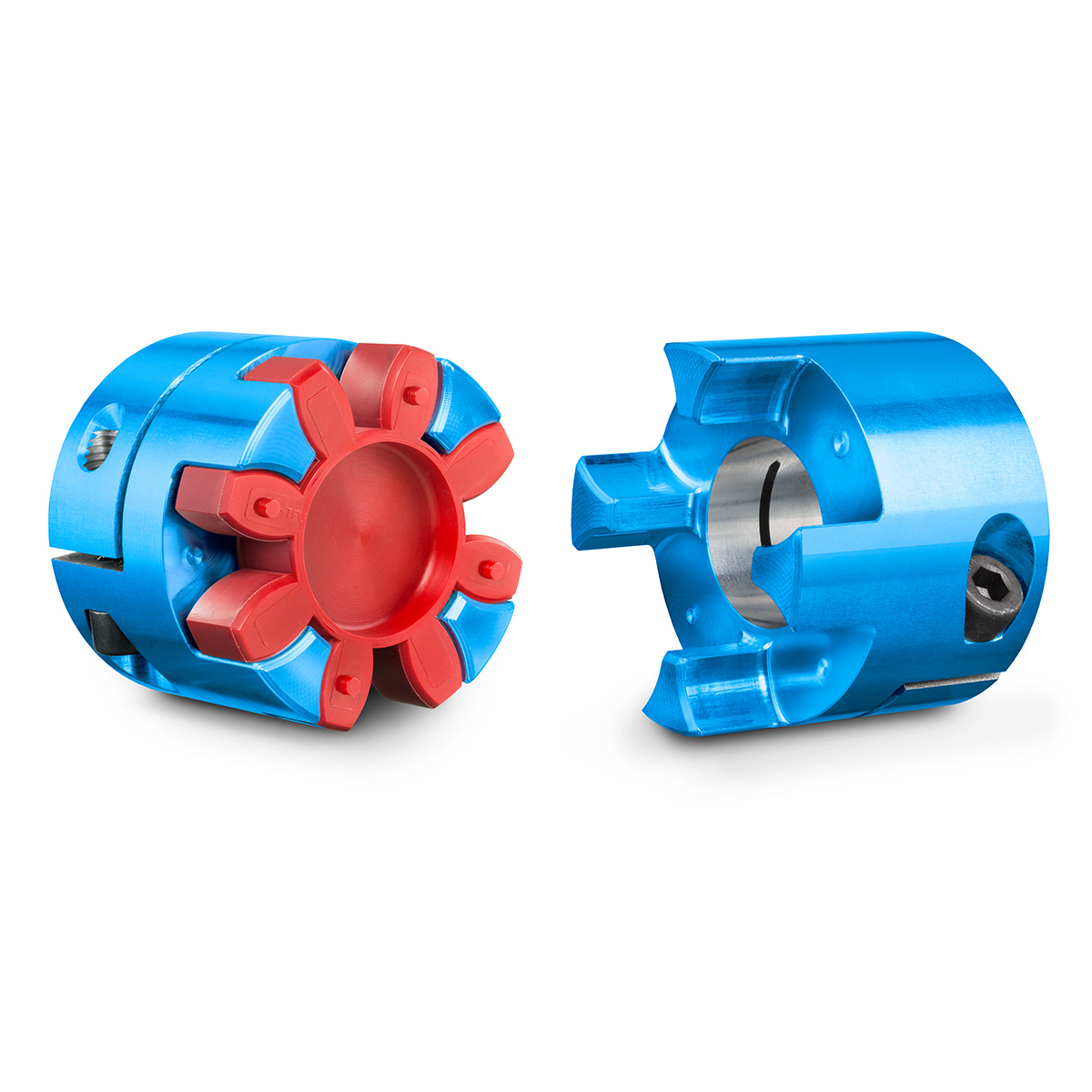

Die BIPEX-S Kupplung besteht aus zwei Naben aus Aluminium oder Stahl sowie einem Nockenring aus Polyurethan. Durch unterschiedliche Härtegrade der Nockenringe können Dämpfungsgrad und Torsionssteifigkeit der Kupplung variiert werden.



Ihre Vorteile auf einen Blick

  • Viele Ausführungsvarianten für maximale Flexibilität
  • Drehzahl: max. 47.500 min–1
  • Ausgleich von Wellenversatz
  • Geringes Massenträgheitsmoment
  • Geeignet für hochdynamische Anwendungen
  • Drehschwingungsdämpfend



In Deutschland produziert, weltweit im Einsatz

  • Werkzeugmaschinen: Vorschubachsen, Antriebsspindeln
  • Verpackungstechnik: Positionierungsanwendungen, Fördertechnik
  • Textilmaschinen: Positionierungsanwendungen

Weitere Einsatzmöglichkeiten:

  • Chemie und Pharma: Positionierungsanwendungen, Fördertechnik
  • Lebensmittel und Getränke: Positionierungsanwendungen, Fördertechnik, Abfüllanlagen



Wussten Sie schon?

Es stehen vier unterschiedliche Elastomere zur Auswahl, mit denen sowohl das Dämpfungsverhalten als auch das übertragbare Drehmoment und die zulässige Einsatztemperatur für ihren Anwendungsfall optimal ausgewählt werden können.
