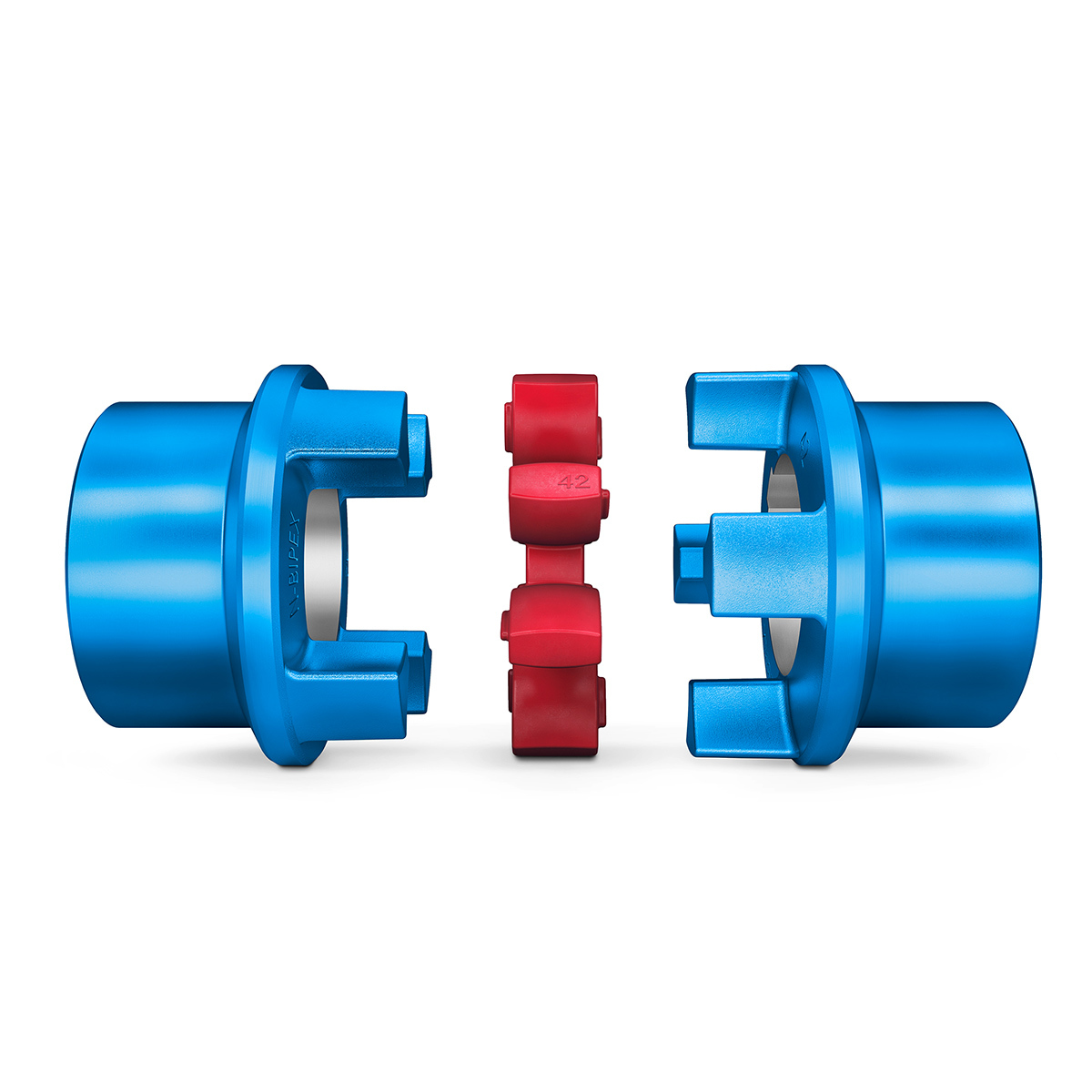

N-BIPEX Klauenkupplung

Bitte tragen Sie hier Ihre vollständige MLFB-Nummer ein

  • Universell einsetzbare, dämpfende Wellenkupplung zum Ausgleich von Wellenverlagerungen
  • Nenndrehmomentbereich von TKN = 12 Nm bis 4.650 Nm bei zehn Größen
  • Temperaturbereich: von –50 °C bis +100 °C

Die bessere Kupplung für die Prozessindustrie

Marktübliche Kupplungsportfolios bieten vergleichbare Kupplungen mit einem Maximaldrehmoment in Höhe des zwei-fachen Kupplungsnenndrehmoments. Möchte man zum Beispiel beim Hochlauf eines Asynchronmotors mit den typischen Anfahr- und Kippmomenten auf der sicheren Seite sein, so muss häufig auf die nächstgrößere Baugröße zurückgegriffen werden. Sind hohe Drehzahlen oder relativ große Bohrungen zu berücksichtigen, werden im Markt oft hochpreisige Stahllösungen angeboten. Die N-BIPEX® stellt sich genau diesen Situationen und bietet deshalb neben erhöhten Maximaldrehmomenten auch einen erweiterten Bohrungsbereich.

Mit den gegossenen Naben erlaubt die N-BIPEX® höhere Freiheitsgrade in der Formgebung der Nockengeometrie und legt damit die Basis für das innovative Curved Design. Anders als bei markttypisch gefrästen Nocken wird somit unter allen Umständen eine gleichmäßige Belastung der Elastomerdruckkörper erzielt und vor allem bei Lastspitzen das verschleißfördernde Abtauchen des Nockenrings vermieden. Hohe Drehzahlen und kritische Bohrungen pariert die N-BIPEX mit Naben aus hochwertigem Sphäroguss. Insgesamt bietet die N-BIPEX Reserven deutlich über Marktstandard und erreicht dadurch eine signifikante Verschleißminimierung.



Ihre Vorteile auf einen Blick

  • Hohe Drehmomentreserven (TK max. = drei-fach TKN) zur mühelosen Aufnahme von Drehmomentspitzen
  • Reduzierte Komplexität und geringere Lagerkosten durch eine Nabe für alle Anforderungen
  • Hochwertige Elastomere, die unter allen Bedingungen eine gleichmäßige Lastverteilung und dadurch optimale Standzeiten erreichen
  • Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
  • Als Taperspannbuchsen-Ausführung erhältlich



In Deutschland produziert, weltweit im Einsatz

  • Bergbau und Zement: Sichter, Wärmetechnik
  • Stahlherstellung: Scheren, Richtmaschinen
  • Öl und Gas: Pumpen, Lüfter, Kompressoren, Luftkondensatoren
  • Energiegewinnung: Pumpen, Lüfter, Kompressoren, Luftkondensatoren, Wasserturbinen
  • Chemie und Pharma: Trockner, Läuterbottiche, Pumpen, Lüfter, Kompressoren, Mischer, Rührwerke, Reaktoren
  • Zellstoff und Papier: Abwasserreinigungsanlagen
  • Wasser und Abwasser: Belüfter, Wasserschneckenpumpen
  • Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke, Mischer
  • Schienenfahrzeuge: Bahnkupplungen



Wussten Sie schon?

Die extrem leistungsstarken Nockenringwerkstoffe sind ab Lager in drei verschiedenen Shorehärten verfügbar, die durch unterschiedliche Farben gekennzeichnet sind:

  • 92 Shore A – rot
  • 95 Shore A – grün
  • 64 Shore D – blau
